Autor Wątek: OpenVario  (Przeczytany 13510 razy)

Czary

  • Nowy użytkownik
  • *
  • Wiadomości: 17
  • Liked: 1
Odp: OpenVario
« Odpowiedź #15 dnia: Marzec 07, 2016, 09:27 »
Dzięki za szybką odpowiedź i rysunki. Czy ktoś z kolegów bawił się w samodzielne wykonywanie PCB ?

WaldekK

  • Aktywny użytkownik
  • ***
  • Wiadomości: 224
  • Liked: 25
Odp: OpenVario
« Odpowiedź #16 dnia: Marzec 07, 2016, 09:44 »
Dzięki za szybką odpowiedź i rysunki. Czy ktoś z kolegów bawił się w samodzielne wykonywanie PCB ?

Nie. Kupiliśmy gotowe. Tu masz link, gdzie można znaleźć oferenta. Sam zdecydujesz czy robić czy kupić:

http://www.openvario.org/doku.php?id=builders:blackboard

Jedną płytkę do sensorboarda mam nadmiarowo, mogę Ci zaoferować.

Pozdrawiam

Łukasz W

  • Nowy użytkownik
  • *
  • Wiadomości: 19
  • Liked: 4
Odp: OpenVario
« Odpowiedź #17 dnia: Marzec 07, 2016, 10:54 »
PCB sa dość skomplikowane (dwustronne) i naprawde warto zapłacic paredziesiąt złotych za cały zesta. Ja zapłaciłem 18€ za świetnie wykonane płytki, jesli jesteś zainteresowany odezwij się do Dietera Schwarzbecka, nie wiem czy wysyła do PL, jeśli nie - mogę Ci pomóć w zakupie).

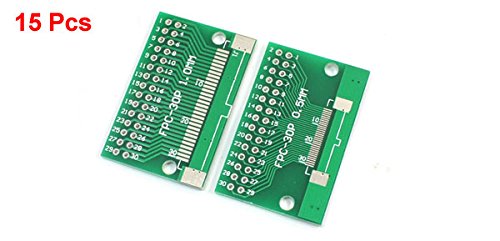

Btw - potwierdzam, ze da się podłączyć 5'7 calowy wyświetlacz Texima do adapterboard pod 7' - wystarczy zrobić przejściówke kabla, np na takiej płytce: .
 i odpowiednio "wymieszac" kable. Zaletą takiego rozwiązania jest to, ze mogę przerzucić się na inny rozmiar wyświetlacza bez lutowania.
Pozdrawiam
ŁW

Czary

  • Nowy użytkownik
  • *
  • Wiadomości: 17
  • Liked: 1
Odp: OpenVario
« Odpowiedź #18 dnia: Marzec 07, 2016, 11:31 »
Ok, rzeczywiście PCB będzie lepiej zamówić. A co do rozmieszczenia przyrządów w tablicy od Jantara- szerokość przedniego panelu w wersji 5,7" to 105 mm a w wersji 7" 106,5 mm. Od razu pomyślałem o pionowym montażu OV jak na rysunku 2 (pionowo) po wcześniejszym przesunięciu wysokościomierza w dół o kilka cm ;)

Czary

  • Nowy użytkownik
  • *
  • Wiadomości: 17
  • Liked: 1
Odp: OpenVario
« Odpowiedź #19 dnia: Marzec 07, 2016, 19:51 »
Czym otwieracie pliki .brd i .sch ? ExpressPCB w wersji 7.3.5 wywala błąd przy próbie odczytu plików  :(

WaldekK

  • Aktywny użytkownik
  • ***
  • Wiadomości: 224
  • Liked: 25
Odp: OpenVario
« Odpowiedź #20 dnia: Marzec 07, 2016, 20:28 »
Czym otwieracie pliki .brd i .sch ? ExpressPCB w wersji 7.3.5 wywala błąd przy próbie odczytu plików  :(

Zajrzyj do FAQ:

http://www.openvario.org/doku.php?id=projects:series_00:faq

Pzdr

Czary

  • Nowy użytkownik
  • *
  • Wiadomości: 17
  • Liked: 1
Odp: OpenVario
« Odpowiedź #21 dnia: Kwiecień 11, 2016, 19:27 »
Witam konstruktorów po krótkiej przerwie. W poszukiwaniu alternatywnego wyświetlacza natknąłem się na 7 calowy ekran, o jasności 500 cd/m2 i rozdzielczości 1920x1600 pikseli- JDI LT070ME05000. Niestety, nie znalazłem karty katalogowej od tego wyświetlacza, stąd pytanie do bardziej doświadczonych kolegów, czy można w inny sposób określić kolejność pinów na złączu ?

Jedyna specyfikacja na jaką się natknąłem jest pod tym linkiem :
https://translate.googleusercontent.com/translate_c?depth=1&hl=pl&prev=search&rurl=translate.google.pl&sl=zh-CN&u=http://www.gotolcd.com/panel/201410/LT070ME0500B_28081_info.html&usg=ALkJrhioxlk9e0DdWAIWjqVpiQEvOeiTOQ

WaldekK

  • Aktywny użytkownik
  • ***
  • Wiadomości: 224
  • Liked: 25
Odp: OpenVario
« Odpowiedź #22 dnia: Kwiecień 11, 2016, 23:05 »
Witam konstruktorów po krótkiej przerwie. W poszukiwaniu alternatywnego wyświetlacza natknąłem się na 7 calowy ekran, o jasności 500 cd/m2 i rozdzielczości 1920x1600 pikseli- JDI LT070ME05000.

Ten ekran nie będzie czytelny w słońcu. Nie wiem czemu chcesz go użyć, w specyfikacji jasność to 450 cd/m2, to zdecydowanie za mało. Ja bym na Twoim miejscu nie eksperymentował. Tu masz sprawdzony ekran o odpowiedniej jasności (1000 cd/m2):

https://www.texim-europe.com/product/CH070OLDL-002-CHEF

Pozdrawiam

Czary

  • Nowy użytkownik
  • *
  • Wiadomości: 17
  • Liked: 1
Odp: OpenVario
« Odpowiedź #23 dnia: Kwiecień 12, 2016, 07:22 »
Ok, zamówiłem Texima 7" ;)

sgrado

  • Nowy użytkownik
  • *
  • Wiadomości: 9
  • Liked: 0
Odp: OpenVario
« Odpowiedź #24 dnia: Listopad 21, 2016, 19:35 »
Czy możecie podzielić się opiniami po sezonie użytkowania?
Pozdrawiam

kk

  • Zaawansowany użytkownik
  • ****
  • Wiadomości: 334
  • Liked: 141
Odp: OpenVario
« Odpowiedź #25 dnia: Listopad 21, 2016, 23:33 »
Podłączam się do pytania, dalej rozważam czy w to wchodzić
KARKONOSKIE STOWARZYSZENIE SZYBOWCOWE-Latajcie!Reszta jest niczym.
Dołącz do Nas---

WaldekK

  • Aktywny użytkownik
  • ***
  • Wiadomości: 224
  • Liked: 25
Odp: OpenVario
« Odpowiedź #26 dnia: Listopad 21, 2016, 23:57 »
Czy możecie podzielić się opiniami po sezonie użytkowania?
Pozdrawiam

Ja niestety nie wiele mogę powiedzieć, ponieważ moje OV przeleżało cały sezon na półce. Nie miałem gdzie go zamontować  :-[

remg

  • Użytkownik
  • **
  • Wiadomości: 73
  • Liked: 17
Odp: OpenVario
« Odpowiedź #27 dnia: Listopad 22, 2016, 11:21 »
Używałem OV przez ubiegły sezon, mogę powiedzieć, ze jestem w 100% zadowolony z jego posiadania:
* niski koszt pozyskania w stosunku do systemów typu LX9000
* fajnie współpracuje z FLARM i zewnętrznym vario (w moim przypadku LXNav S7) stanowiąc kompletny system. Odpada koniecznosc noszenia ze sobą lusterka, kabli, powerbanków etc. Po prostu przychodzę do szybowca, włączam zasilanie i po wgraniu trasy wszystko jest gotowe do lotu
* trasę wklepuję sobie na smartfonie (XCSoar pod Androidem) - w trakcie zawodów robię to na odprawie - potem podchodzę do szybowca, włączam OV i synchronizuję przez WiFi. Podobnie mogę zrobic z punktami zwrotnymi, plikami przestrzeni, konfiguracją XCSoar etc.
* sterowanie z joystick'a na drążku sterowym jest bardzo wygodne i funkcjonalne (nie wspomnę o względach bezpieczeństwa, bo to oczywiste). Opcjonalnie można nawet wklepać w ten sposób trasę, jest to troche bardziej upierdliwe niz synchronizacja ze smartfonem, ale w dalszym ciągu dość łatwe (mialem okazje porównać jak się wklepuje trase na LX9000 i wg mnie jest to bardziej czasochłonne)
* widocznosc ekranu w słoncu (wersja 5.7'): znacznie przewyższa każde lusterko z jakim miałem do czynienia. Ekran jest troche gorszy niz w LX9000 (ponieważ jest błyszczący i ma wg parametrów mniejszą jasnosc), ale nie miałem problemów nawet w pełnym słoncu, szczególnie z tych kątów patrzenia jakie są po zajęciu miejsca w kabinie

Jakichs poważniejszych wad czy problemów nie doświadczyłem. System sprawdził się na wszystkich zeszłorocznych zawodach na ktorych startowalem. Dla pewnosci woziłem ze sobą włączone zapasowe lusterko, ale nigdy nie okazało się potrzebne wiec w drugiej połowie sezonu nawet go nie włączałem. Oczywiscie trzeba miec na pokładzie dobre zasilanie. Sam OV w wersji 5.7' (bez modułu sensorów) bierze około 0.5A.
Wyżej kilkukrotnie porownałem OV do LX9000, nie chcialem przez to powiedziec ze jest lepszy lub gorszy, to jest po prostu inna koncepcja "systemu" do szybowca. Z OV mamy system o zblizonych (czasem lepszych, czasem gorszych) mozliwosciach, ale tanszy - z tym ze wymagający wkładu pracy wlasnej. Tak wiec jesli ktos sie zdecyduje na zbudowanie, musi pokonac pare przeszkod (zakup części ,montaz elektroniczny, obudowa, ramka do LCD, reorganizacja tablicy, etc). Mozna tez kupic gotowy, złożony OV, ale już kosztuje znacznie więcej - coś za coś.

Pozdr

andrzej

  • Zaawansowany użytkownik
  • ****
  • Wiadomości: 573
  • Liked: 85
Odp: OpenVario
« Odpowiedź #28 dnia: Listopad 26, 2016, 21:04 »
A czy jest ktoś kto sprzedaje/buduje kompletny z czujnikami itd z dżojstikiem gotowy działający zestaw?
andrzej

WaldekK

  • Aktywny użytkownik
  • ***
  • Wiadomości: 224
  • Liked: 25
Odp: OpenVario
« Odpowiedź #29 dnia: Listopad 26, 2016, 21:20 »
A czy jest ktoś kto sprzedaje/buduje kompletny z czujnikami itd z dżojstikiem gotowy działający zestaw?

Tak. Stefan Langer sprzedaje polutowane płytki wraz z obudową, które trzeba tylko zmontować. Zajmuje to wg niego ok. 2h. Zestaw kosztuje 620 EUR. Do zestawu trzeba doliczyć koszt joystick'a (tak mi się wydaje, ze strony trudno to wyczytać). Tu masz link:

http://stefly.aero/2016/11/17/stefly-at-german-gliding-day-in-berlin/

Pozdrawiam
